Díly, nazývané LMG362X, se liší velikostí přepínače GAN HEMT.Oni jsou:

• LMG3622 650V120MΩ 8.5A
• LMG3624 650V 170MΩ 6A
• LMG3626 650V 270MΩ 3.6A

„Použití LMG3622 vyžaduje pouze nastavení požadované rychlosti zapnutí s programovacím odporem a
výpočet současného smyslového odporu, “podle společnosti.Pomocí ICS „Návrháři mohou dosáhnout až 94% účinnosti systému pro <75W ac-dc applications, or above 95% system efficiency for >75W AC-DC aplikace “.

Mezi funkce patří chlazený balíček QFN o rozloze 8 x 5,3 mm, ochrana proti překročení cyklu, povolení PIN, ochranu nadměrné teploty a řízení rychlosti.Pro… 24 a… 22, TI přidává kompatibilitu USB C/PD k tomuto seznamu.

Zařízení jsou optimalizována, uvedla TI, pro kvazi-resonanční fly-zpět, asymetrické poloviční mosty, zpětný induktor-induktor-konvertor (LLC), korekce účinkujícího faktoru totem a aktivní topologie pro létání.

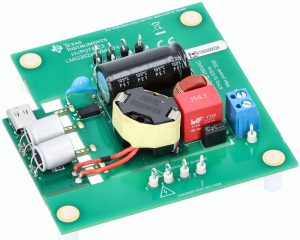

Pro každý IC existuje hodnotící modul, všechny implementující 65W kvazi-resonantní převodník protesty s USB Type-C PD: LMG3622EVM-082 (vlevo, odjet), LMG3624EVM-081 a LMG3626EVM-074.

Například… 2EVM-082 splňuje požadavky na účinnost Coc Tier 2 a DOE 6 a pracuje vstupy FOM na 90 až 265 VRM na výstupy 20VDC při 3,25a nebo 5, 9 nebo 15VDC při 3A.

Pokud není nutné snímání proudu, LMG3612 a LMG3616 jsou podobná zařízení PAD-for-PAD.

Najdete na této stránce produktu a její hodnotící desku zde naleznete 120 mΩ 8.5a LMG3622
